珠海安能自动化

4、危险源远程监控预警系统

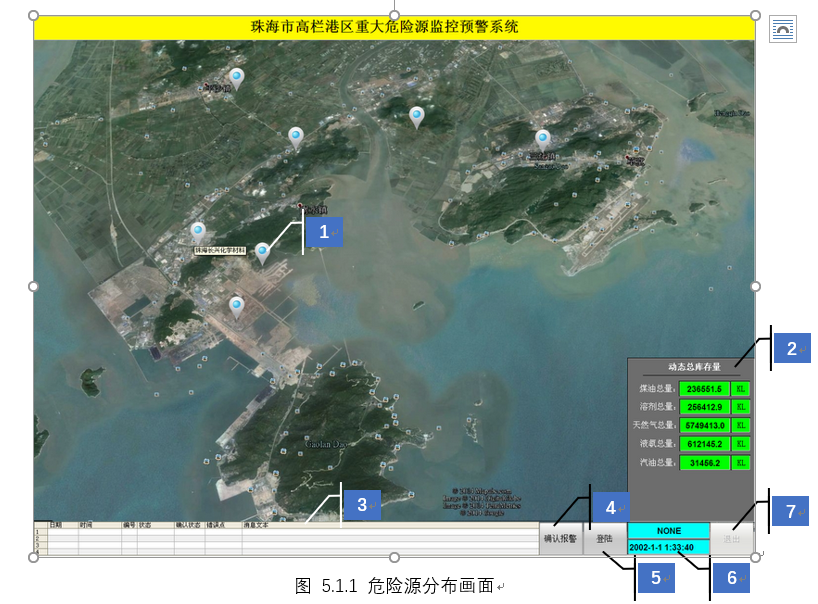

5.1、危险源分布画面

危险源分布画面

如图所示，画面标注依次为：

1.终端位置:    指示现场终端安装点在地图上的大概位置，单击可进入相应的监控画面
2.库存总量:    显示危险化学品的总库存量的实时值
3.报警栏:      显示系统中正在发生的或者未经确认的报警
4.确认报警:    确认正在发生的报警消息
5.登录:        登录管理账户，进行有权限限制的相关操作
6.用户与时间: 显示当前登录的用户名、当前日期与时间
7.退出:        退出危险源监控系统

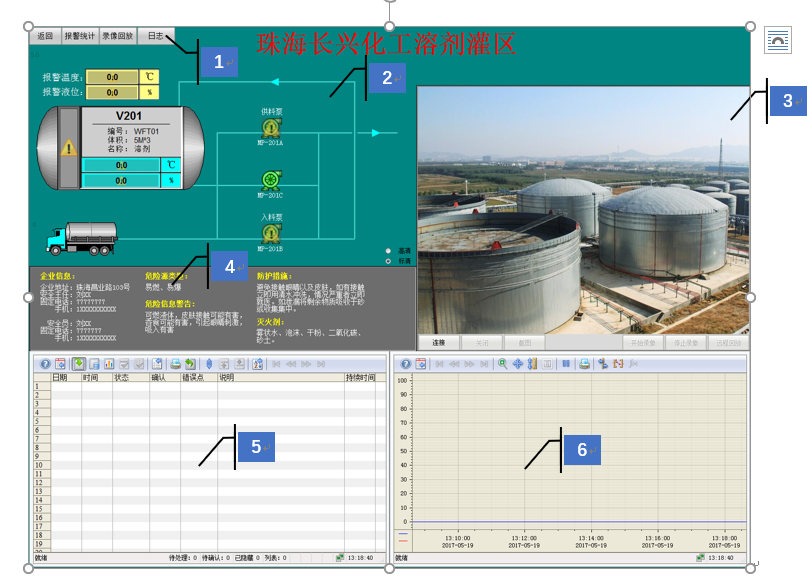

5.1、危险源监控画面

危险源监控画面

如图所示，画面标注依次为：
1.功能导航:    通过按钮打开相应的功能画面，具体功能参见下文介绍
2.流程示意:    展示现场设备概略的流程图及设备运行状态
3.监控图像:    显示现场摄像头的监控图像，可手动进行查看、录像、拍照
4.厂家信息:    显示危险源性质、安全措施、具体地址、联系方式、责任人等信息
5.报警信息:    显示近期出现的报警信息
6.实时曲线:    显示危险品敏感参数的实时趋势

• «
