4、危险源远程监控预警系统

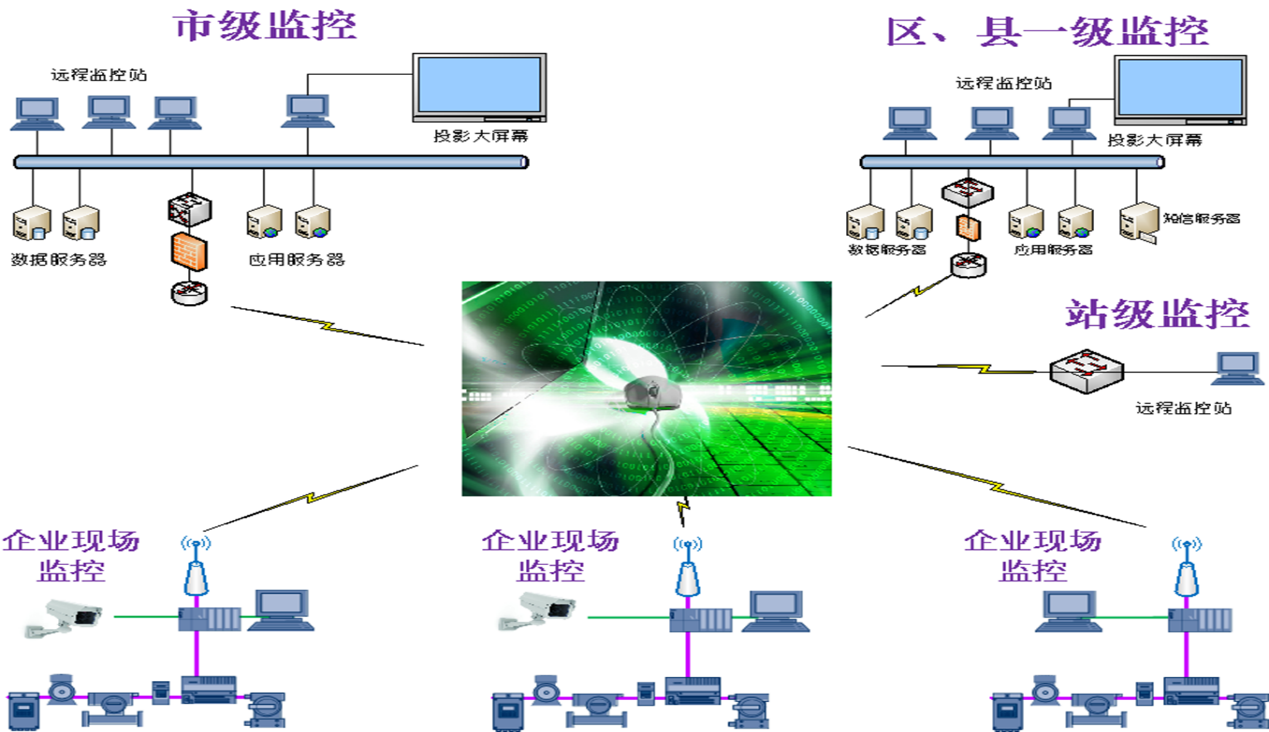

3、系统架构图

系统架构图

       系统主要由现场终端与数据监控中心组成。现场终端分布于各个危险源现场，通过PLC采集关键数据，并监控。通过现场的人机界面可以方便的查看设备信息及状态。数据中心通过互联网接收所有终端的数据。
       对于大规模的数据远程监控系统，监控中心可以分层设置，提高系统的可用性。如根据区域设置区级数据中心、县级数据中心、市级数据中心。市级的数据中心可以选择性的获区级、县级数据中心的某些关键数据或所有数据。某一个数据中心崩溃不至于影响整个系统，同时也可以实现数据的多重备份。

4、现场终端

      现场终端集成数据采集、数据转发、GPS、SMS、3G网络通信及人机界面等模块。可以实现数据的采集与上传，包括过程数据、GPS位置信息、现场图像等。

4.1、控制柜

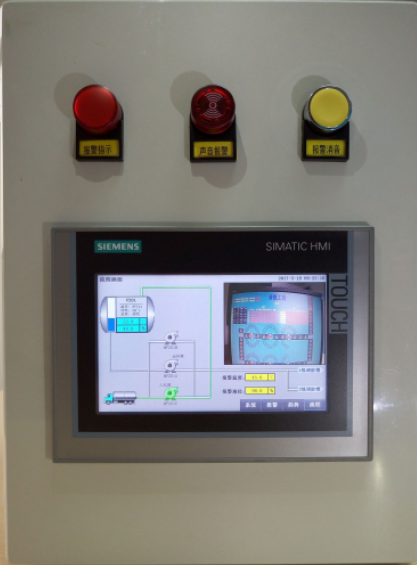

现场控制柜

如图所示，控制柜面板包含：
1.报警指示：出现报警时闪烁提示。
2.声音报警：出现报警时以一定频率蜂鸣提醒。
3.报警复位：出现报警可以在现场进行确认，确认后停止蜂鸣同时监控中心该报警的状态更新为现场确认。
4.人接界面：查看监控状态、设置报警参数、查询历史记录等。

• «
