3、WINCC在涂胶数据采集中的应用

1、项目简介

      位于广州经济开发区的广州某工程材料有限公司目前有3条涂胶生产线，其底层控制系统采用西门子300PLC构成，目前整个生产车间没有对生产数据进行集中监控，现场操作人员查看或记录数据需到就近触摸屏或者仪表获取，为了进一步提高产品质量及时对生产过程中的数据进行监控，该公司决定建立计算机生产数据监控系统，建立该系统的目的在于全面的对生产过程中的各种数据进行采集，并为二期准备上线的生产执行系统(MES系统)提供数据对接，该系统的建立同时也将为公司ERP系统最直接的数据资源。
      涂胶生产线自动化程度较高﹐但过程参数的变化引起生产异常(张力异常，烘箱温度异常，车间温湿度异常等)，最终这些涂布制程的异常参数将表现在产品质量上。目前现场工作人员只能通过书面记录下涂胶参数，在制程管制﹑改善和异常追踪上缺乏时效性和准确性，同时由于未对涂布过程参数进行集中的监控，获取这些大量的数据记录给操作人员带来了巨大的工作量，因此建立快速、集中、智能的自动化的参数监测系统有一定的必要。

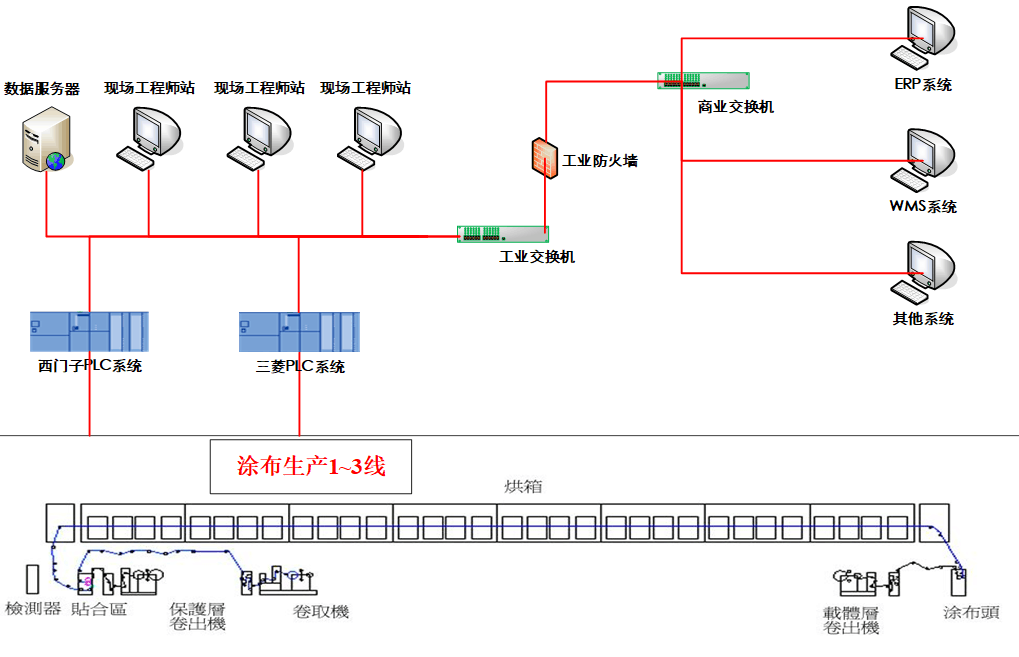

2、数据采集系统拓扑图

数据采集系统拓扑图

      在本应用中WINCC主要实现与涂胶车间PLC的通讯，车间监控中心的WINCC系统将实时对涂胶车间的工艺参数进行集中的采集监控，WINCC根据系统设定的报警参数对超范围数据进行报警记录，并触发PLC系统进行声光报警。

• «
