1、西门子冗余PLC在调胶生产线升级应用

2应用系统构成

      系统采用西门子容错型CPU S7-400H，通过Profibus-DP的分布式网络扩展IO。远程分布式接口使用带有源背板总线的冗余接口模版ET200M。上位机采用双网卡，分别接入不同的控制柜的交换机，每套400H中的以太网模块也分别接入不同的交换机，两部不同控制柜的交换机分别接入核心交换机，现场操作计算机通过光纤接入核心交换机。

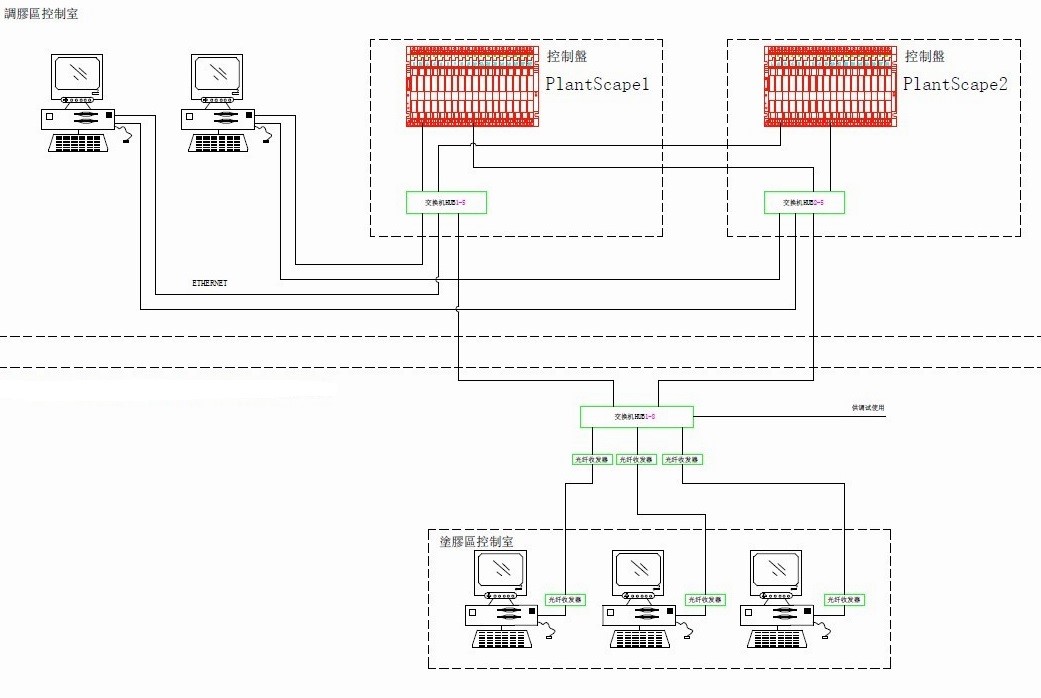

新DCS系统网络结构拓扑图

3控制系统完成的功能

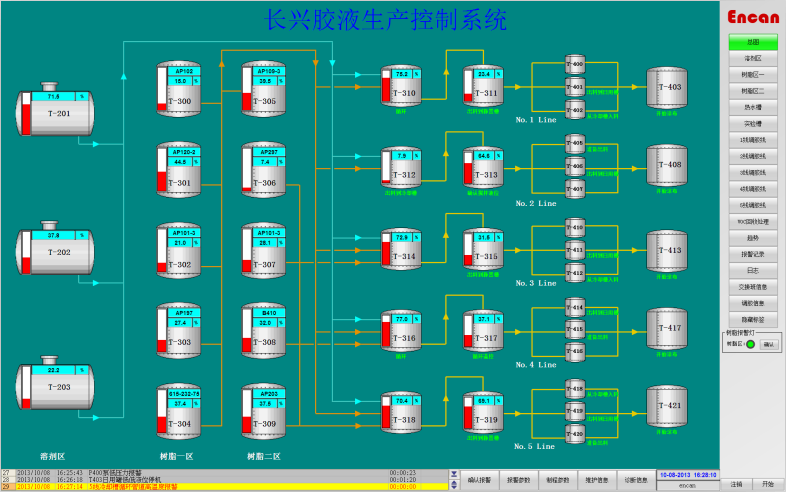

系统概览图

      此控制系统主要完成不同胶液的配方配置，涂胶程序控制等主要功能，系统控制的主要对象包括一下对象设备：热水罐、溶剂罐、树脂罐、调胶罐、冷却罐、静止罐、平衡罐等。 在PLC程序正式书写之前，用户跟我们进行了详细的工艺流程描述，最后我们将工艺流程编辑成流程图最后进行确认，然后开始整个控制系统的开发。FDS就是我们程序的作业指导书，程序员必须严格按照此流程进行程序设计。

• «
