2、WinCC与定制家居MES系统的应用

6、WinCC与S7-1500通讯参数设定

      系统中WinCC与S7-1500通讯以太网进行连接，在组态软件中打开S7-1500项目，关于PLC硬件组态步骤不在这里说明，首先在WinCC树形菜单的变量管理中添加S7-1200,S7-1500通道。
      然后在“OMS+”新建一个连接 ,配置连接参数 ,在连接参数中，“IP地址”填写PLC通讯端口的IP地址，“访问点”填写“设置,PG/PC接口”中设置的访问点。 WinCC中设置变量更新频率。
      在WinCC中不同的变量可设置不同的更新频率，这样可以最大化的利用计算机资源，当系统中的某些变量变化对控制系统影响不大的时候，可以适当的将其更新频率减小，某些变量对控制影响较大的时候就可以将该参数更新频率增大。

7、系统信息展板

      信息展板将显示不同工位的生产综合信息，PLC对生产数据进行采集交付给WinCC后，MES系统软件将实时对这些数据进行分析，最后将结果展示在系统的大屏幕上，其中包括生产进度信息，设备综合效率信息，停机信息等。

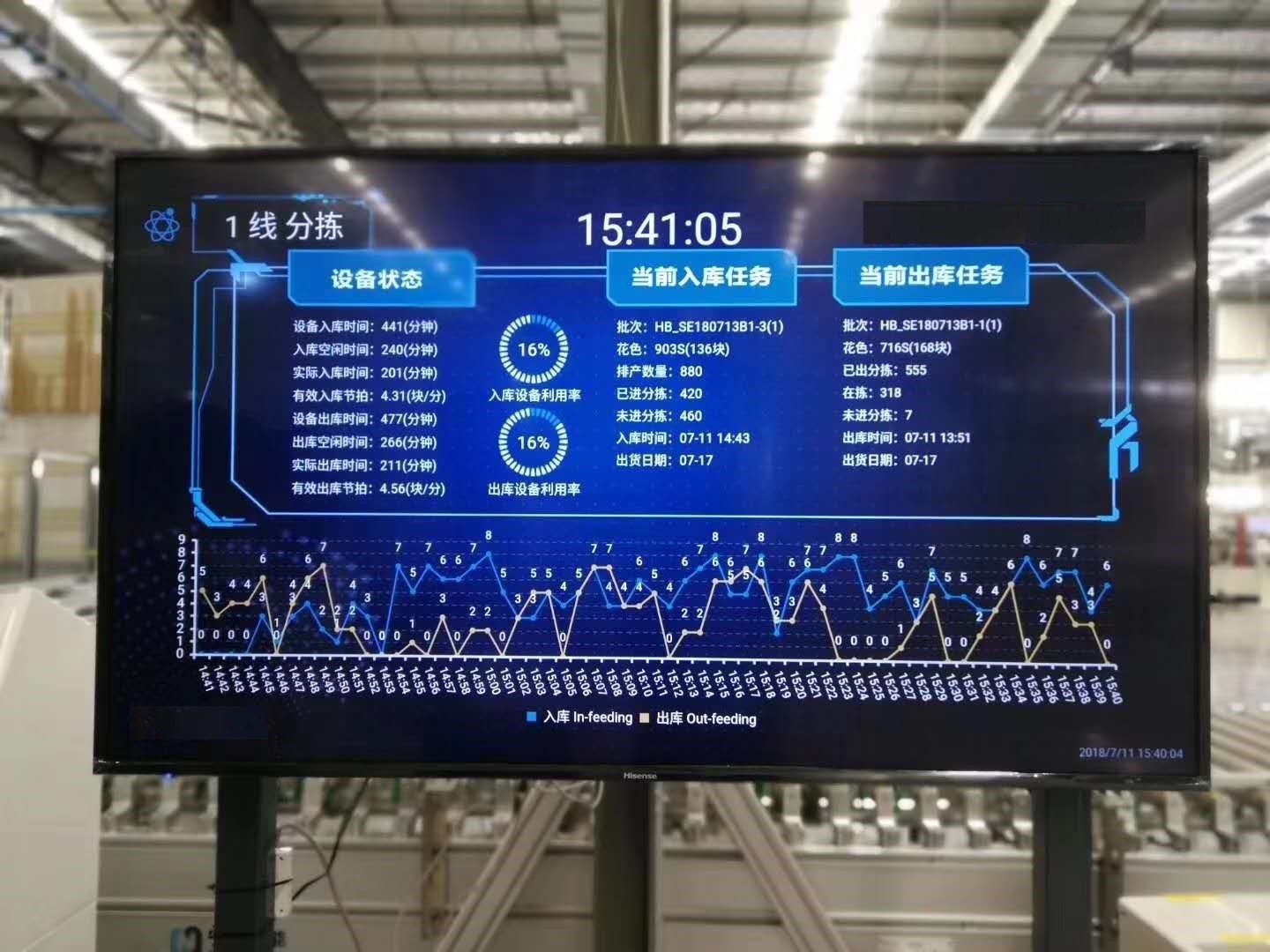

出入库信息大屏幕

8、MES软件与WinCC的通讯说明

      该项目中MES系统为用户C#语言开发，MES软件与WinCC进行数据交互需要SIMATIC WinCC/ODK V7.4 开放开发工具包，该选件包 ODK 允许使用内部 WinCC 功能。ODK 允许通过编程接口访问 WinCC 的数据与函数，它允许以脚本或程序方式创建单个 WinCC 扩展，通过该ODK工具包第三方软件（C++、C#、VB.NET），在该系统中MES系统访问WinCC由C#语言完成，通过该ODK开发包可对WinCC完成以下常见应用及操作：
可实现下列应用：
1.访问来自变量管理或归档的数值
2.一般组态，例如，生成变量或画面
3.生成报警消息和应用程序
4.控制应用程序记录的测得值
5.使用内部开发软件选件的 WinCC 组态对话框掩码
6.可以访问下列数据：
7.变量管理数据
8.归档
9.组态数据
10.访问 WinCC 配置和运行时系统的数据和功能

• «
